水龍頭作為衛浴系統的重要組成部分，被普遍應用每個家庭里，且不止一個。

作為房子的必需品，人們對水龍頭的要求正在不斷提高。水龍頭的密封、阻塞性能，正成為相關企業的核心競爭力。

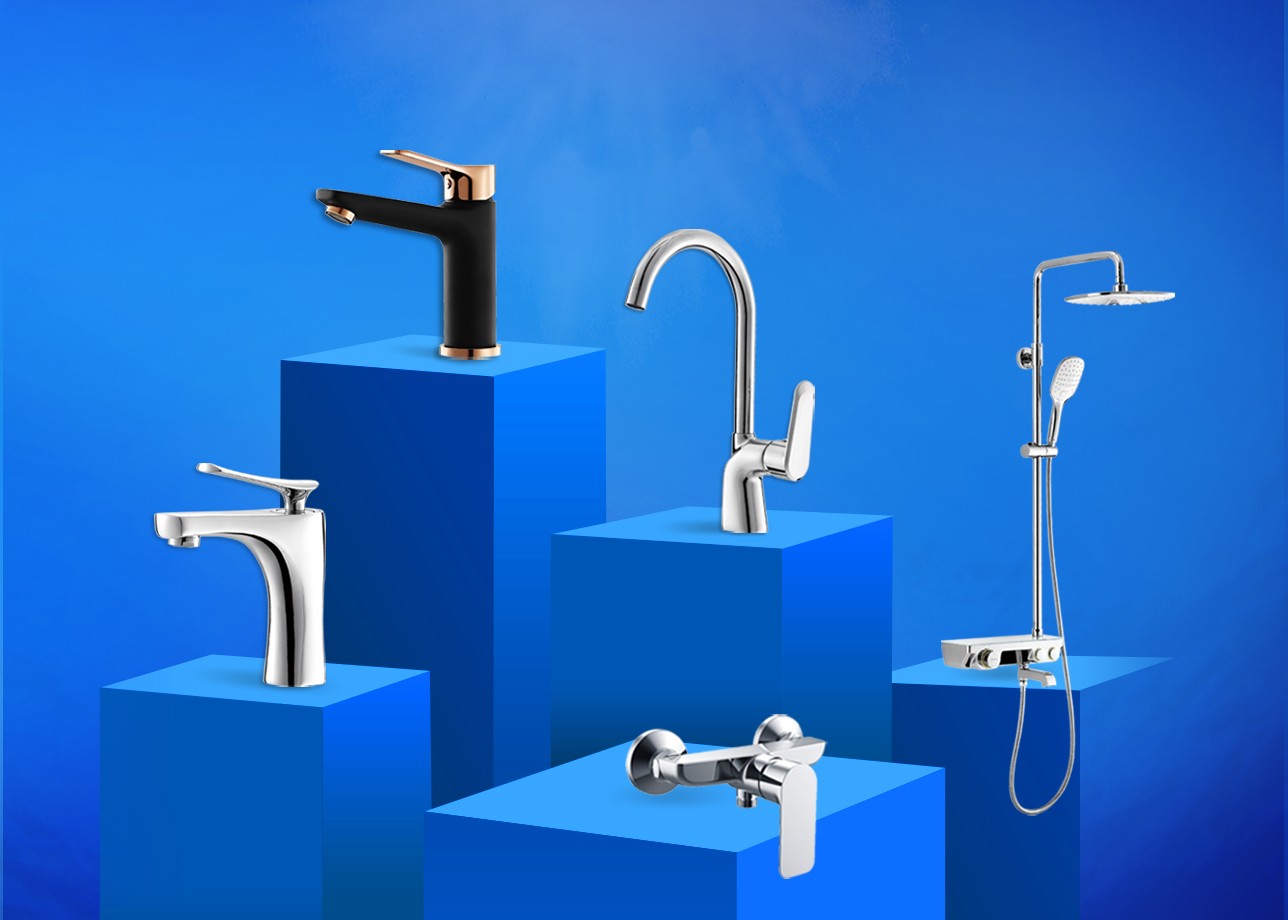

圖1-1 水龍頭圖（來源網絡）

水龍頭它是由閥芯、主體、內部結構構成的。

內部結構由連接鵝頸管、沖管、密封圈、下盤根盒以及連接中心管等配件組成。

冷熱水龍頭閥芯有冷、熱兩孔，且有密封圈保證密封性能，閥芯主要控制兩孔的開合狀態。

那我們?nèi)绾螌λ堫^進行氣密性檢測（防水檢測）呢？

水龍頭氣密性檢測解決方案

檢測需求

1. 在水龍頭關閉時，測試水龍頭開關的氣密性；

2. 在水龍頭打開時，測試水龍頭開關的阻塞性（流量）；

3. 在水龍頭測試完成后，對水龍頭內部殘水進行排空。

解決方案

夾具：根據水龍頭的使用特性，夾具設計采用賽鋼材料，防止產品在上下料時被刮花。

密封：水龍頭的密封部件采用原裝的水管。

設備：在進行檢測時，使用的是海瑞思水龍頭氣密性檢測設備，它的主要功能包括氣密性檢測、流量測試、吹氣排濕。

根據客戶要求，本次采用IP68的防水標準，使用氣密性檢測儀器的是海瑞思HD-28嵌入式差壓型，把4臺HD-28嵌入落地式工裝里，四個檢測通道獨立運行，互不干擾。

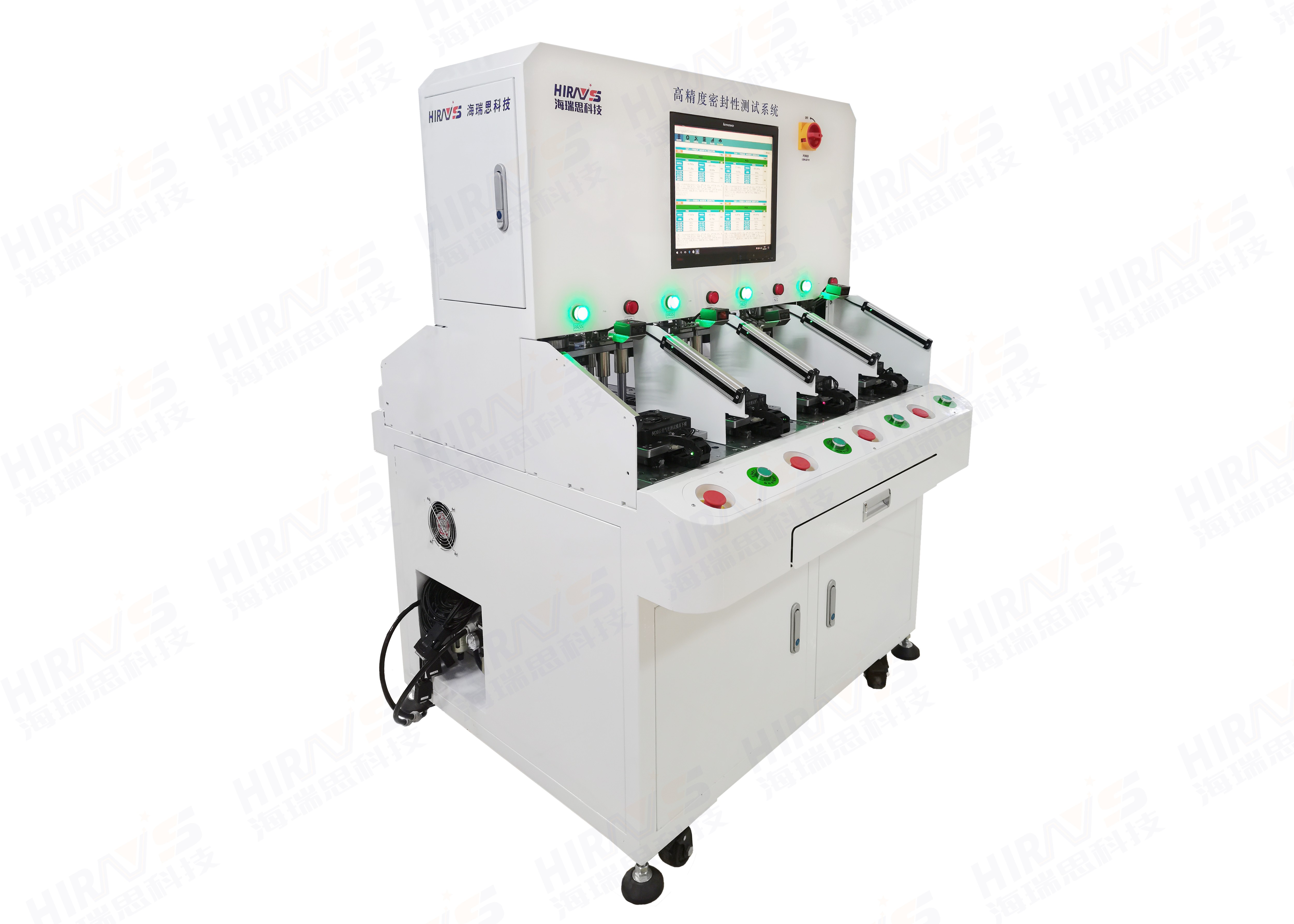

圖2-1 海瑞思落地式工裝

測試原理：采用的是差壓、直接測試（半成品）的方式

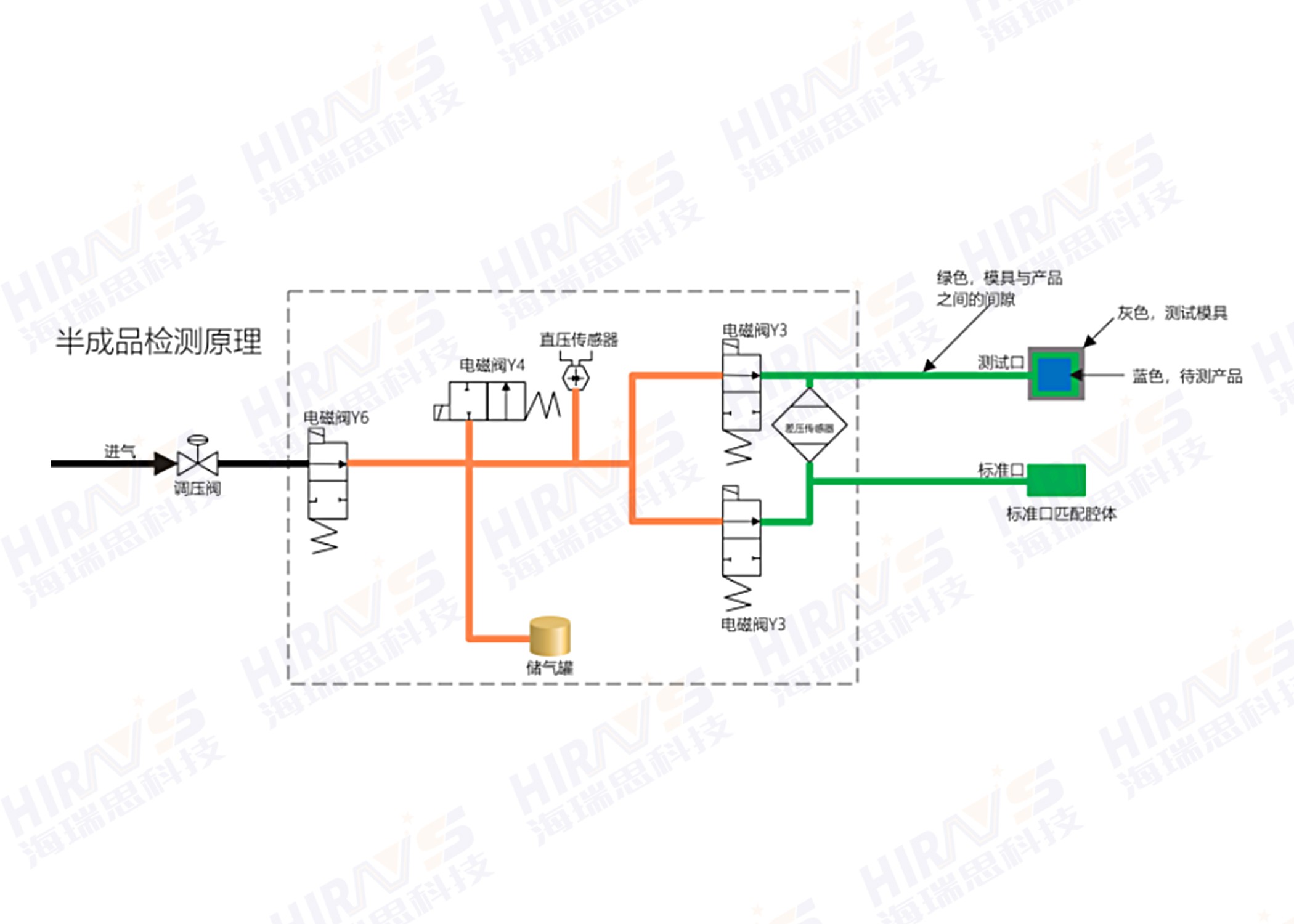

圖2-2 半成品差壓檢測原理

差壓是給標準件和被測件同時加壓（標準件默認不漏氣），差壓傳感器計算出標準件與被測件間的壓力差，如果沒有差值說明不漏氣，有差值說明有漏氣。這個過程，是基準件與被測件對比得出。

測試過程：

人工裝夾→啟動→穩壓→測試→排氣→水檢→排濕→取下產品。

海瑞思水龍頭氣密性檢測設備構成

①　水箱∶提供測試用水

②　水槽∶接收測試用水，自動循環回水箱

③　電腦顯示屏∶顯示氣密測試結果、產品二維碼、MES信息等

④　指示燈∶顯示通水測試結果

⑤　測試夾具∶ 固定產品、水龍頭開關自動旋轉

⑥　密封部件∶快速連接被測產品

⑦　啟動和急停開關∶啟動和急停用

⑧　鍵盤鼠標抽屜∶承放鍵盤鼠標，輸入/修改/選擇參數（功能）

⑨　高精度氣密測試儀器：HD28

⑩　增壓和循環水組件 防震動設計

?　電腦

設備功能具體描述

1.閥芯氣密檢測：在單水或雙水水龍頭閥芯關閉時，通過差壓氣密檢測閥芯的泄漏情況；

2.閥芯通水檢測：在單水或雙水水龍頭閥芯打開時，通過壓入真水檢測閥芯的打開情況；

3.通水自動排濕：在通水測試后，自動輸入高壓，吹出殘水；

4.一拖四設計：1人可同時操作4個工位，高效，可同時啟動也可以單獨啟動，互不影響；

5.電腦上位機：配備功能強大的上位機軟件，可以顯示/輸入/選擇各種參數（功能），可輸出報表；

6.掃碼測試：實現產品二維碼和測試結果一一對應，方便追溯；

7.可連MES：通過二次開發，可連接工廠端MES系統，方便數據統計和質量監控；

8.兼容性：通過簡單切換治具，可以實現燈環水龍頭、智能水龍頭、圖靈水龍頭、水龍頭檢測；

9.快速更換耗品：耗品設計模擬客戶使用環境，壽命長，更換方便；

10.預留各種接口：排濕接口、閃亮功能穿線接口等

本設備主要用于衛浴行業中水龍頭的密封性測試及功能性測試；設備由差壓檢測儀器、PLC系統、工裝夾具系統等三大部分組成。

關于海瑞思HD-28匠心系列

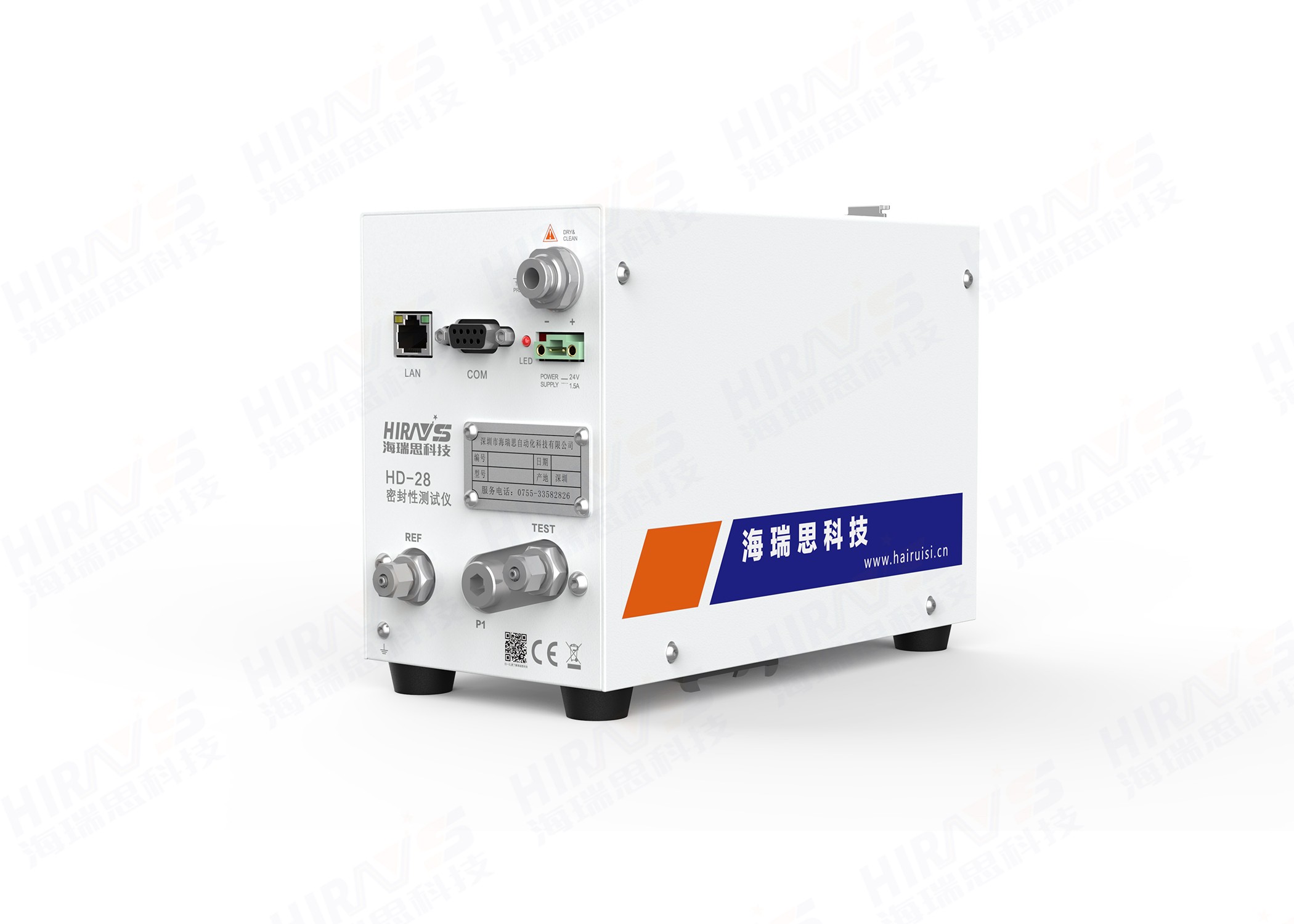

圖3-1 海瑞思HD-28嵌入式差壓型

? 差壓式測試方法，精度跟高，穩定性更好；

? 軟件自動補償電磁閥長時間工作導致的溫度上升帶來測試差異；

? 提供PC端Demo程序，方便二次開發；

? 極具競爭優勢的價格；

優越性

1) 分辨率?：0.1pa,海瑞思?密儀最高分辨率；

2) 穩定性?：差壓原理，兩邊同時對?；

3) 上?快：不?點擊任何按鈕，直接進?測前設置，即可調節壓?；

4) 對調壓閥?特殊要求：普通SMC/CKD閥即可滿?需求；

5) 測試?式合理：成品?漏，容積判定；

6) 節省長期使?成本：?論測成品或者半成品都只需要接?個模具（?產品、?膨脹性，產品除外）；

7) 更短的貨期，使得項目有更快的交期；

8) 本土技術支持，提供更好的軟硬件開發體驗；

9) 提供PC端Demo程序，能節省軟件工程師更多時間；

10) 無憂售后，提供兩年質保期；

11) 更具競爭力的價格，保證項目取得更大的收益；

儀器選對，測試不累！2000多家客戶見證了海瑞思的發展，五十多位工程師隨時待命。7天快速交付，是對您的承諾，也是對我們自己的要求。選擇海瑞思，就是選擇穩定和高質量。
