海瑞思氣密性檢測儀檢測微型馬達密封性測試，IPX7防水測試等級的方法及過程

微型馬達氣密性測試

1.測試要求

A.馬達整機達到IPX7防水測試等級

B.從電機軸對馬達內部加壓或抽真空.

C.線材端子部位允許泄漏.

D.方便取放.

2.測試難點

A.線材端子部位和電機軸的進氣部位必須同在一個壓力環境中或兩個部位同時進氣.

B.封線材.

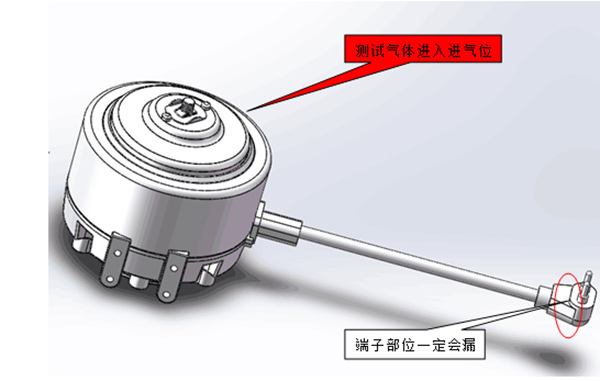

3.產品示意圖

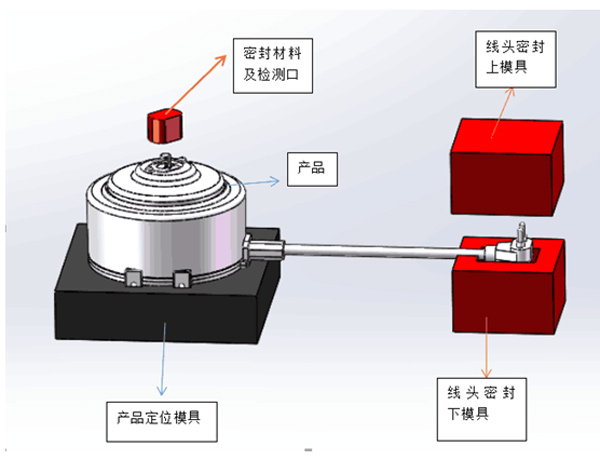

4.密封測試模具示意圖

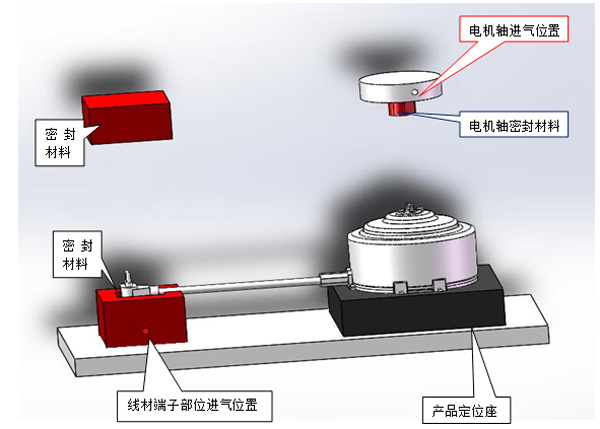

5.氣密性測試要點.電機軸和電線端子必須同時進氣.

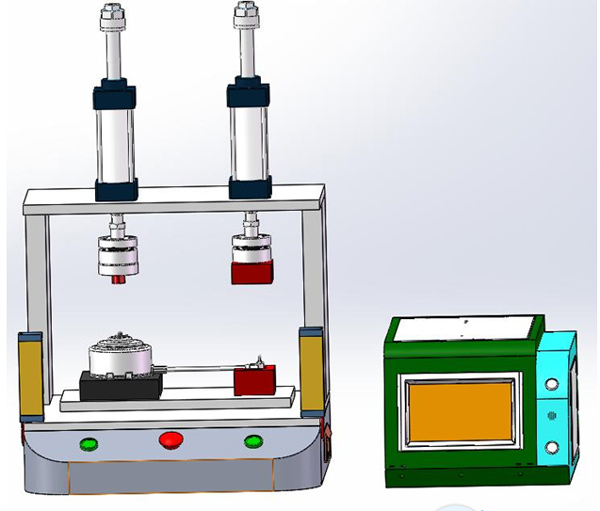

6.整體IPX7防水檢測工裝示意圖

7.IPX7防水測試等級測試順序及方式介紹:

1.人工將待測的馬達裝入產品定位座中,將線材端子部位裝入端子固定座中.

2.雙手啟動,兩條氣缸下壓,將馬達軸和端子同時封住.

3.儀器開始等量等壓供氣.(同時給馬達軸和線材端子的兩個模具供氣)

4.經過充氣 穩壓 然后由儀器計算分析充入的氣體壓力是否有下降.

5.在確認模具不泄漏的前提下,如果壓力減少則說明,產品沒有達到密封的要求.反之則表示產品能達到密封的要求.

6.根據IPX7的等級要求,大約會用10.5-11KPA的檢測壓力檢測.
