在新能源與燃油車的動力系統、底盤結構中，水冷壓鑄是關鍵部件的首選工藝。然而，其復雜的內部流道也讓“看不見的微漏”成為質量管控中最難啃的硬骨頭。
一旦水冷腔體或通道發生泄漏，輕則導致核心部件過熱、性能衰減，重則引發電路短路、腐蝕周邊零件，甚至造成整車拋錨或自燃，直接威脅行車安全與品牌口碑。
因此，能否在量產前將微漏“一網打盡”，已成為整車廠與零部件企業共同的必答題。

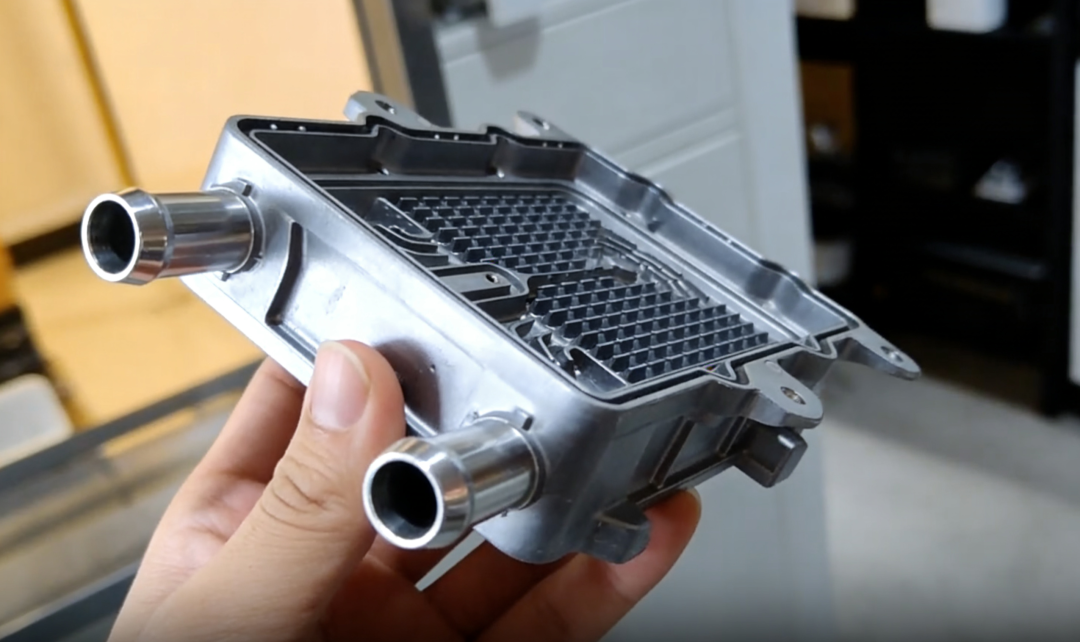

本文將以汽車水冷壓鑄件氦檢測試案例為切入點，帶您了解海瑞思如何為客戶打造高效率、高可靠性的密封檢測方案，將嚴苛的密封要求轉化為可落地、可量產的工程實踐，為產品品質與品牌口碑保駕護航。
客戶訴求：高精度、高效率
測試部位：水冷腔體及內部通道
測試壓力：0.25 MPa – 0.6 MPa
測試方法：氦檢真空箱法，一個腔體測兩件產品
泄漏率門限：≤ 5×10?? Pa·m3/s
兼容性：產品種類多，需兼容3種不同狀態
測試節拍：60秒測兩件產品
為滿足以上要求，方案不僅要“檢得出、檢得準”，更要“檢得快、換型方便”，并能無縫融入產線。

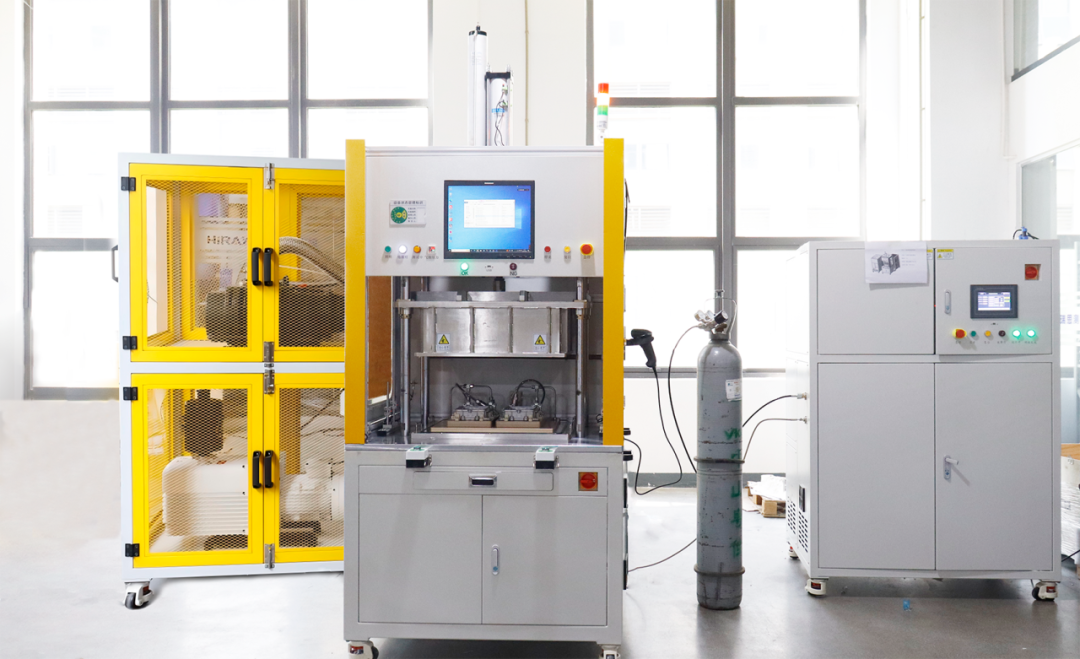

解決方案：真空箱氦檢系統
海瑞思為客戶部署了一套以HM系列氦質譜檢漏儀為核心的真空箱式氦檢系統，核心構成如下：
核心儀器：HM-410氦質譜檢漏儀
檢測系統：測試系統、充注與回收系統、真空系統
真空箱體：定制密封腔體，適配不同產品狀態
治具系統：3套可快速換型的專用治具
檢測流程四步走
抽真空：將工件裝入真空箱，對箱體抽真空，為檢漏做準備。
檢大漏：向工件內部充入高壓氮氣，通過壓力變化快速篩查明顯的大漏及結構缺陷。
精檢微漏：排出氮氣后再次精抽真空，然后向工件充入氦氣，由氦質譜檢漏儀精準識別中漏與微漏。
回收氦氣：測試完成后，系統自動回收工件內的氦氣，實現循環利用，降低成本。
方案優勢：全面匹配客戶需求
該方案完美匹配了客戶在精度、效率、兼容性與成本上的核心訴求：
1 性能穩定，檢測精準
最小可檢漏率達 5.0×10?13 Pa·m3/s，遠超客戶5×10?? Pa·m3/s 的要求，優化設計的質譜系統與算法，響應快且抗干擾能力強。
2 適配復雜結構
采用氦檢真空箱法，能有效應對水冷壓鑄件內部多流道、多焊縫的復雜結構，確保檢測無死角。
3 滿足產線節拍
通過優化流程與設備協同，兩件檢測節拍控制在60秒內，完全滿足客戶量產效率要求。
4 檢測結果量化可追溯
系統自動記錄每個產品的漏率值，支持數據導出與統計分析，為質量持續改善提供數據支撐。
5 高兼容性與易用性
采用模塊化設計，更換治具即可快速切換產品型號，無需重新調試設備。
6 自動標識，防錯提效
測試完成后，系統根據結果自動在真空箱內完成打點：合格件自動標記，不合格件不打點，有效防止混料，同時減少人工標識和復檢環節。
海瑞思科技
客戶價值：效率更高，品質更優
通過部署該氦檢系統，客戶實現了從“被動防漏”到“主動控漏”的升級，品質效率實現全面提升，具體價值體現在：
產線無縫集成：檢測節拍完全匹配產線，無需額外人工干預。
柔性生產能力：快速換型設計，輕松應對多品類、批量化的生產需求。
質量全程追溯：數據記錄與追溯功能，為質量管理和問題回溯提供了有力工具。
成本顯著降低：高靈敏度檢測減少了售后風險與廢品損失，模塊化方案也降低了綜合使用成本。
效率全面提升：自動化檢測釋放了人力，讓產線專注于核心生產任務。
