隨著AI算力爆發與高功率芯片持續迭代，液冷技術正加速從“可選方案”演變?yōu)閿?shù)據中心的“基礎設施”。但在大量項目落地過程中，一個行業共識正在變得清晰：液冷系統真正的風險，不在設計，而在“泄漏沒有被檢測出來”。

對于承載高價值GPU/CPU的算力集群而言，即便是微米級泄漏，也可能在數周或數月內演變?yōu)椋豪鋮s液流失-電路短路-系統停機。

液冷，正在進入“零泄漏剛性門檻時代”！

1 為什么泄漏問題在液冷時代被無限放大？

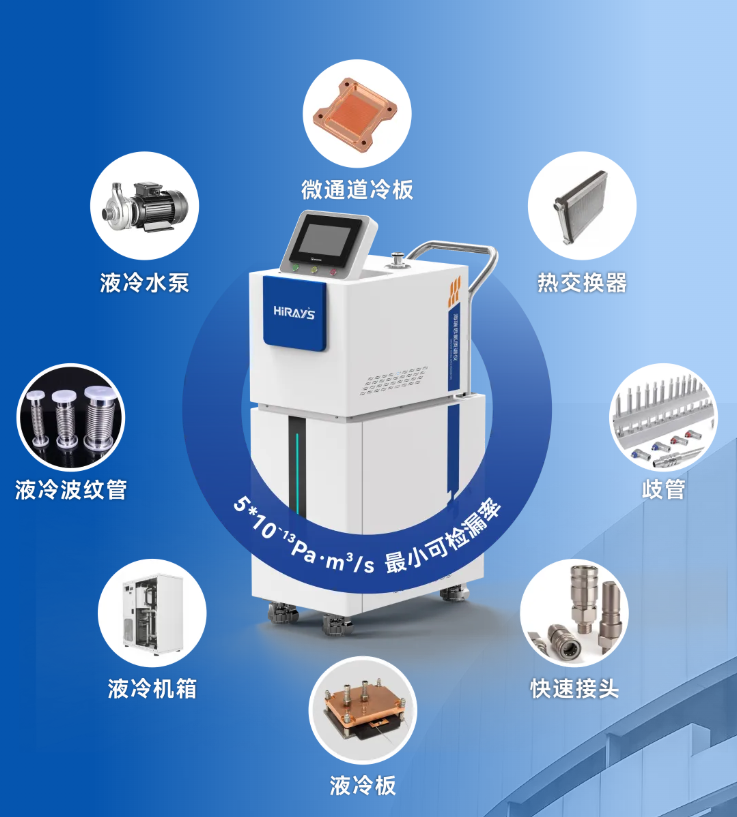

從系統結構來看，風險幾乎全部集中在二次側回路：

冷板：微通道 + 釬焊結構，存在潛在微缺陷

歧管：多分支結構，應力集中

快速接頭：動態密封，易老化磨損

此外，這部分還包括對技術精度要求極高的閥門、微通道換熱器、泵及管路等組件。

這些組件有一個共同特征：“出廠不漏 ≠ 使用不漏”，在熱循環、壓力波動與長期運行下：微缺陷 → 疲勞擴展 → 失效泄漏。這也是為什么很多液冷系統：出廠合格，運行后卻發生泄漏事故。

傳統檢測手段，正在失效

面對“微漏 + 延遲失效”的問題，傳統方法逐漸暴露出局限：

壓降法、氣泡法 → 精度有限，難以識別微漏

本質問題在于：檢測能力，跟不上液冷系統的復雜性與可靠性要求。

氦檢成為標配，但不是“全部答案”

在行業實踐中，氦質譜檢漏已成為高精度檢測的核心手段：

分子結構小 → 滲透能力強

背景濃度低 → 抗干擾能力強

可定量 → 可建立質量標準

因此，氦檢正在成為關鍵部件的“標配能力”。

但與此同時，新的問題也在出現：氦氣成本持續上升、供應波動加劇、產線節拍壓力增大。

行業正在發生新的轉變：從“單一氦檢” → “多技術協同檢測體系”。

真正有效的路徑：

構建“分級+閉環”的檢測體系

在頭部液冷企業實踐中，逐漸形成一個共識：不是用一種技術解決所有問題，而是用體系解決問題。典型路徑為：

大漏 →氣密檢測快速篩查

微漏 → 氦質譜高精度檢測

烘干 → 真空氣化水汽，高溫烘干

驗證 → 保壓測試模擬真實工況

最終目標不是“檢出”，而是：“可定位 + 可驗證 + 可追溯”的質量閉環。

2 海瑞思：液冷檢漏一站式全流程方案

海瑞思科技基于近20年密封檢測技術沉淀，針對液冷行業構建了從核心部件到整機系統的一站式全流程檢漏體系，通過“大漏篩查→微漏檢測→烘干處理→保壓驗證”的四步閉環，為液冷系統的“零泄漏”運行筑牢質量基石。

Step 1｜氣密檢大漏：產線效率的守門員

作為檢測流程的第一道關口，此環節旨在快速剔除明顯泄漏產品，避免不合格品流入后續高成本的精檢環節。

直壓法檢測：通過向被測件內部充入一定壓力的壓縮空氣或氮氣，實時監測壓力變化，自動判定是否存在大漏，適合批量產品的快速篩查。

NG品復檢：針對判定為NG的不合格品，可采用DEBUG治具進行精準泄漏點定位，為后續返修提供依據。

方案優勢：采用海瑞思HL領袖系列氣密性檢測儀，可定制1-8通道，支持多工位并行。針對幾十到幾百升腔體定制的超級快充，效率提升50%以上。內置MES接口，實現數據自動上傳與全流程追溯。

關鍵參數：測試壓力 0.2–2 MPa（可擴展至2.5 MPa），適配液冷歧管、CDU等大體積工件。

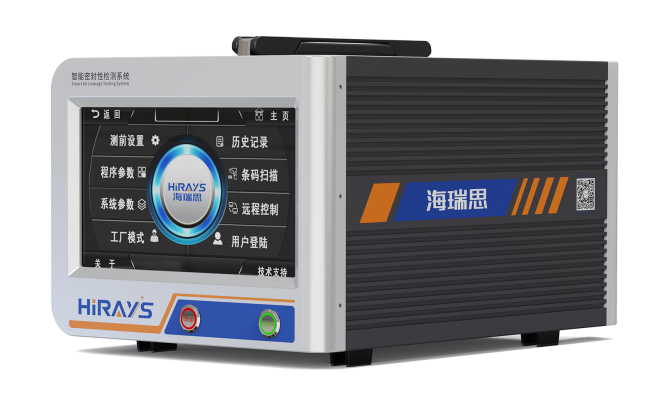

? HL領袖系列氣密性檢測儀

Step 2｜氦質譜檢微漏：極致靈敏度

針對液冷系統對極微小泄漏的嚴苛要求，氦檢是目前工業領域靈敏度最高的定量檢測手段。

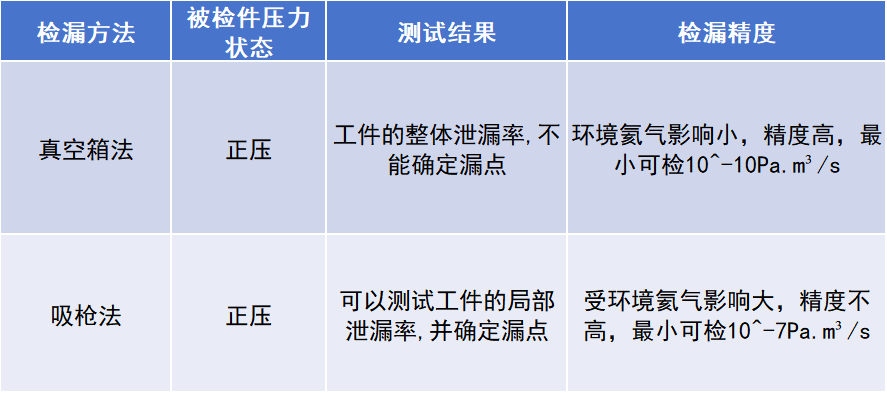

檢測方式：真空箱法 / 吸槍法

批量檢測：針對量產產品的微漏篩查，優先選用真空箱法，兼顧檢測精度與效率。

精準排查：NG品的復檢，采用吸槍法，實現泄漏點的精準定位。

方案優勢：采用HM-400/HM-410氦質譜檢漏儀，極限精度可達5×10?13 Pa·m3/s，吸槍法最小可簡檢漏率1×10-8 Pa·m3/s。檢測壓力范圍0-2MPa。系統集成真空與氦氣回收模塊，回收率≥95%，大幅降低使用成本。支持對接自動化系統、多工位擴展，滿足不同UPH需求。

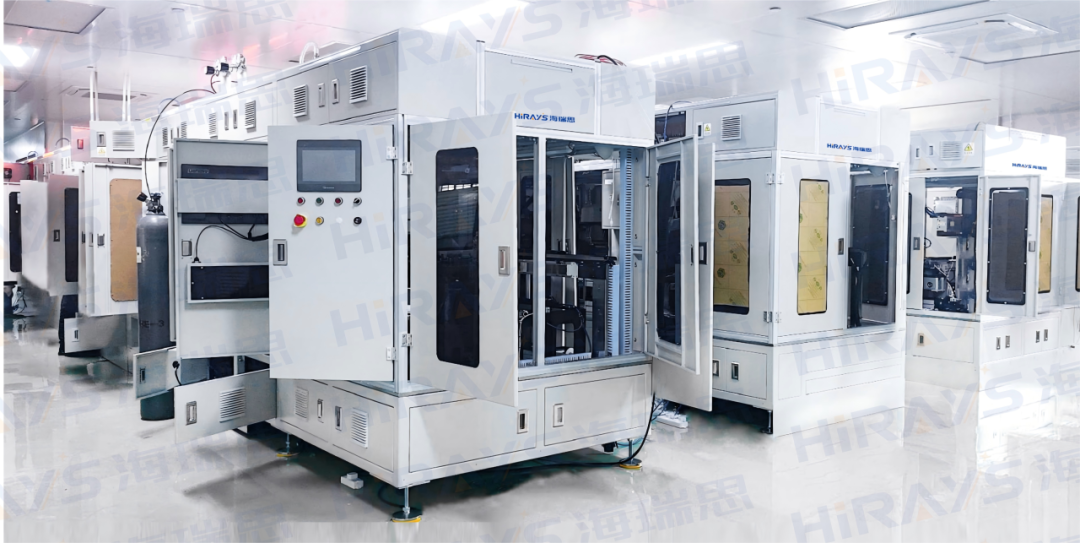

? UQD快接頭自動化氦檢設備

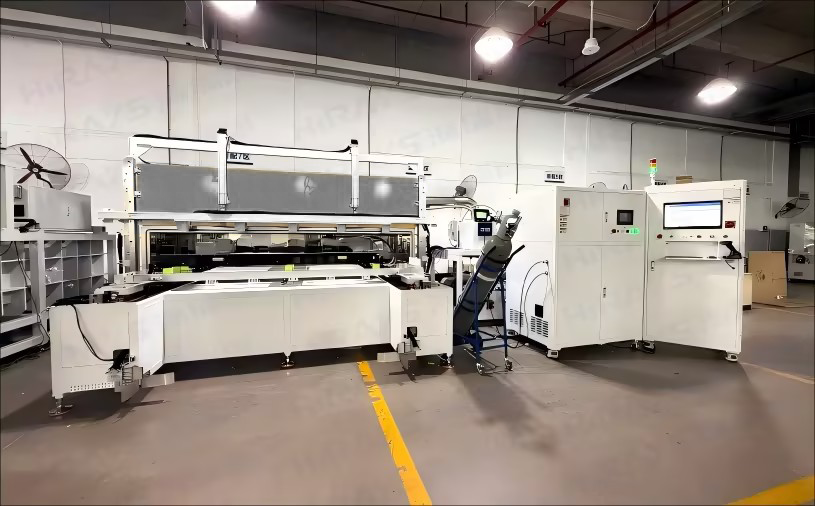

? 液冷歧管大腔體氦檢設備

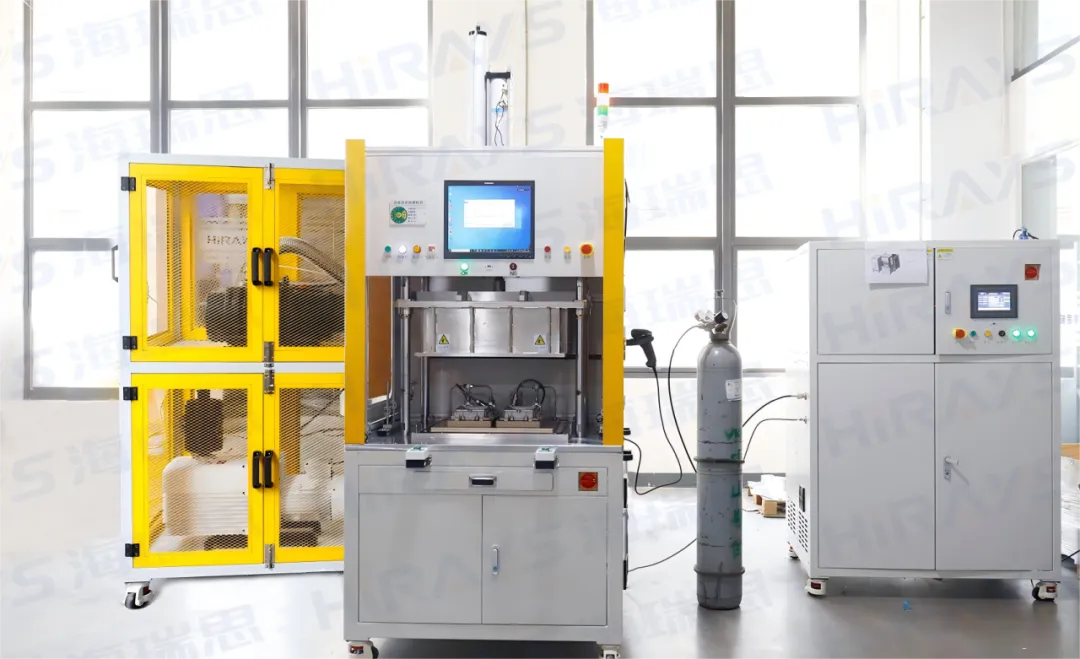

? 水冷壓鑄件氦檢設備

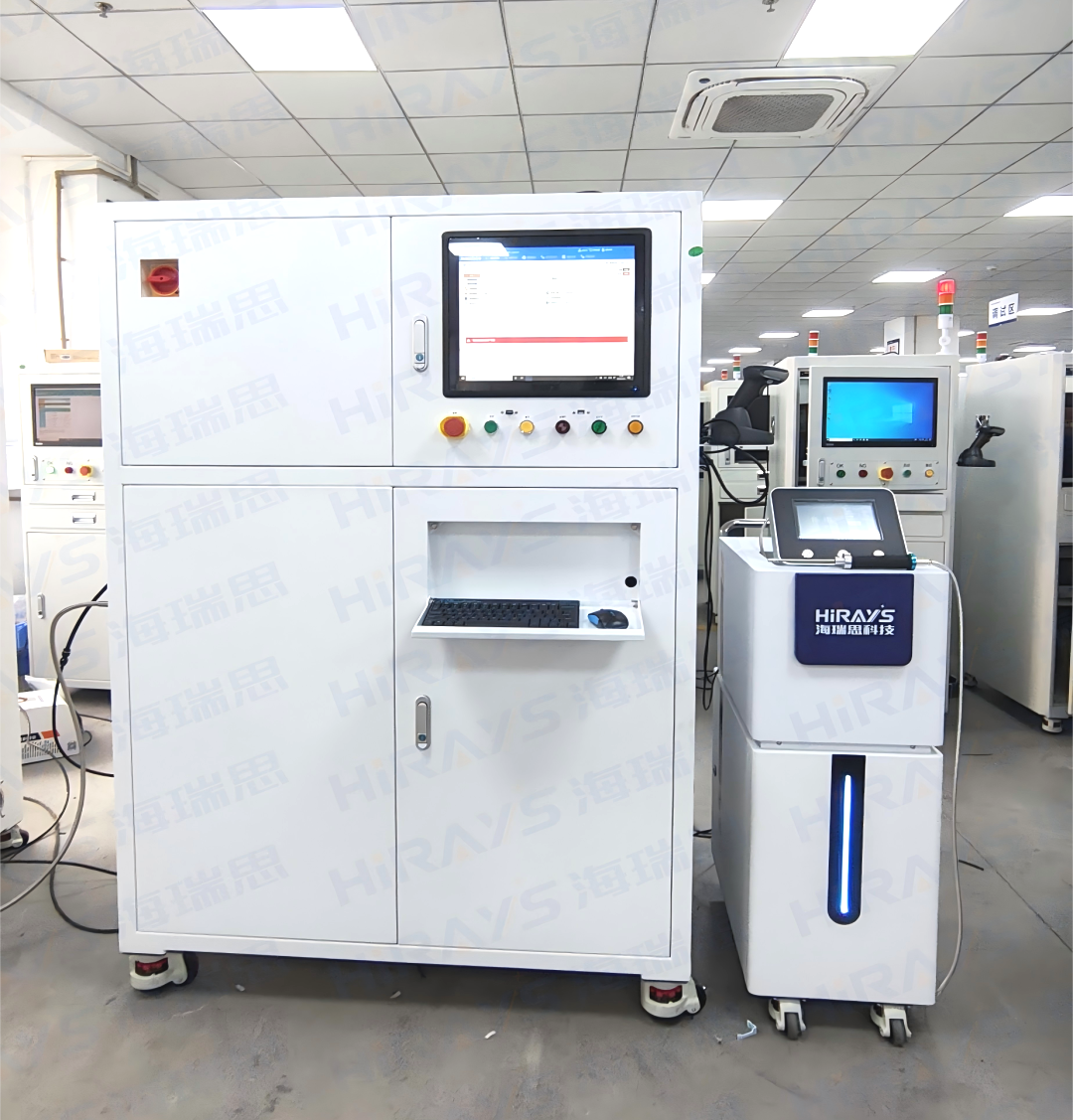

? 液冷散熱器吸槍法氦檢設備

Step 3｜清液烘干：液冷檢漏中的關鍵環節

在液冷檢漏的閉環中，清液真空烘干是連接“氦檢”與“保壓”的橋梁，確保液冷零部件在交付后長期穩定運行。

工藝目的：高溫烘干，保證工件的潔凈度。

方案優勢：采用高真空環境（真空度可達-100 kPa）配合精準溫控（最高150℃），實現高效脫水除氣。自動化運行減少人為波動，保障一致性。

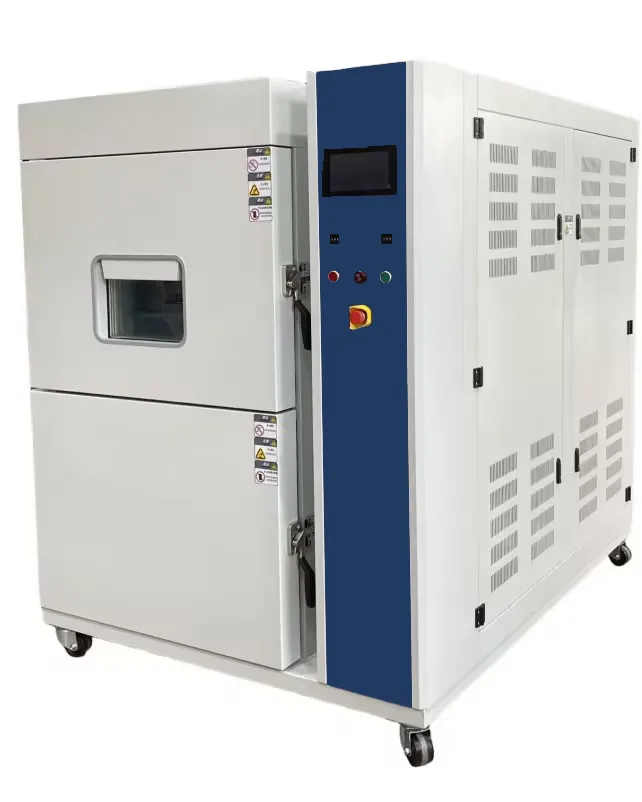

? 真空烘干設備

Step 4｜｜充氮保壓：出廠前的最終驗證

作為質量控制的最后一道防線，模擬實際工況進行壓力耐久性測試，驗證產品在長期壓力下的穩定性。

檢測方式：充入高壓氮氣，監測壓力衰減。

方案優勢：全自動充氣-穩壓-監測-數據記錄-判定流程，減少人為干預。系統支持單/雙通道設計，最多支持8通道，測試壓力最高可達3MPa，并具備高真空兼容能力。

數據管理：實時記錄壓力曲線，自動判定結果并上傳MES，實現出廠質量的完全可追溯。

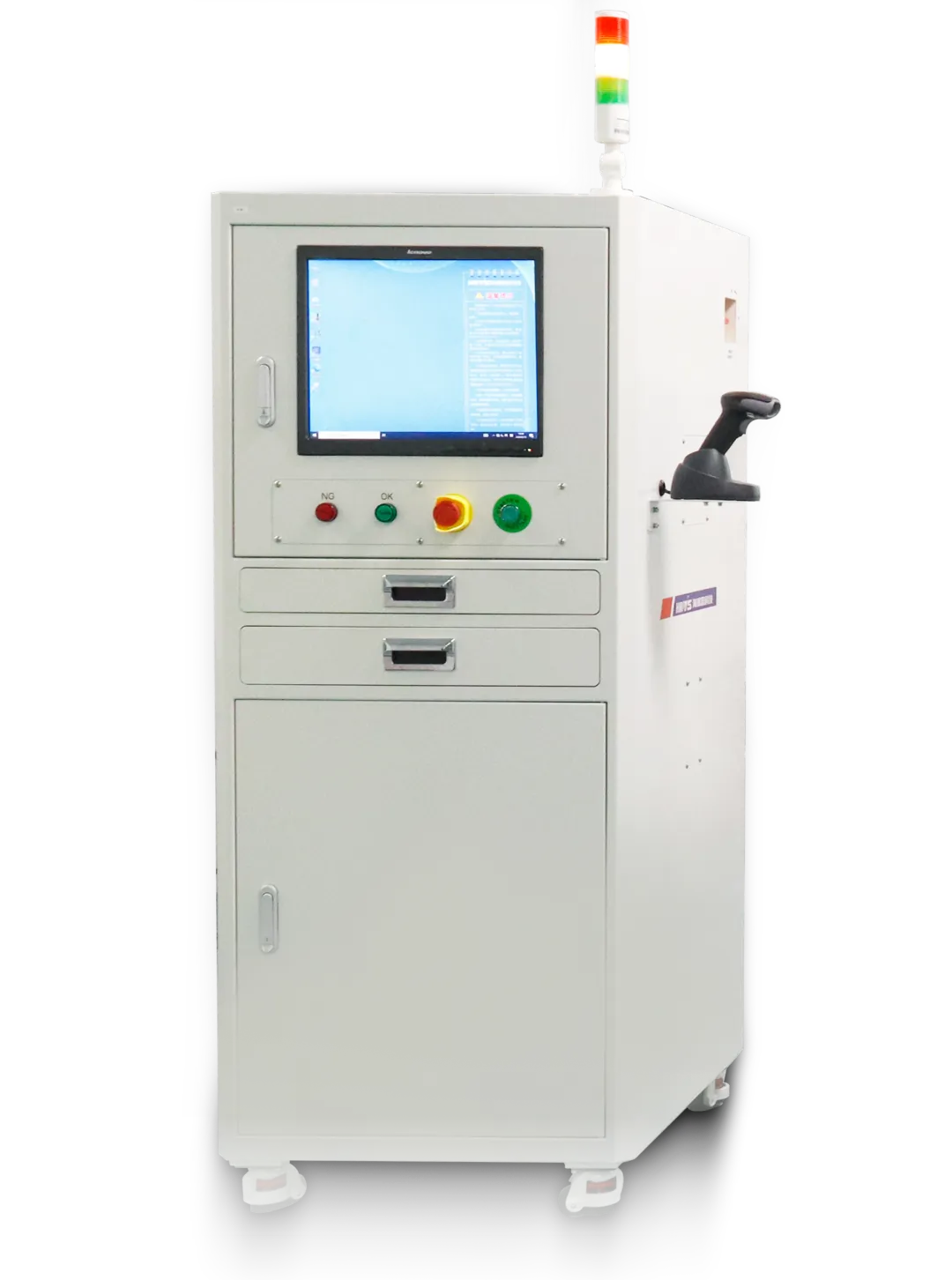

? 充氮保壓測試系統

3 海瑞思液冷檢漏方案核心優勢

為什么頭部企業正在轉向“全流程方案”？因為他們已經意識到：泄漏問題，不是檢測問題，而是系統性質量問題。而海瑞思方案的核心價值在于：

全流程閉環能力：不同于單點設備供應商，海瑞思提供從粗篩、精檢到烘干、保壓的完整鏈條，一站式解決液冷部件及系統全流程檢測難題。

高精度與高效率兼顧：HL系列與HM系列設備組合，既滿足了產線對節拍（UPH）的嚴苛要求，又通過氦質譜技術確保了微漏級的檢測精度。

成熟產線經驗：方案已在國內多家液冷頭部企業落地，覆蓋冷板、歧管、CDU、整機柜等全典型部件，支持根據產能需求快速定制導入。

數據驅動質量管理：全站設備支持MES系統對接，檢測數據自動采集并生成報告，助力企業構建完整的質量追溯體系。

結語

作為國家高新技術企業及多項行業標準起草單位，海瑞思專注密封性檢測近20年，液冷檢漏方案已獲多家頭部客戶驗證，廣泛應用于數據中心、儲能、新能源等核心領域。

如需獲取液冷檢漏完整方案或定制產線節拍評估，歡迎留言或私信咨詢。海瑞思愿以精準可靠的檢測技術，為您的AI算力系統筑牢長期可靠性防線。

* 文中部分素材來源于網絡，侵刪
