在精密制造與高端裝備領域，密封性能是保障產品可靠性與安全性的關鍵。以半導體真空設備為例，真空度的任何波動和雜質污染都會直接影響工藝穩定性，導致制程良率下降。而航天、電力、液冷等大型設備結構復雜，任何微小的泄漏，不僅會增加系統運行成本，更可能帶來安全隱患、損害品牌聲譽。

基于質譜技術的氦質譜檢漏儀與殘余氣體分析儀（RGA），憑借其高靈敏度、高精度和多功能性，已成為精密檢漏與工藝監測的核心方案。

本文將結合海瑞思的氦質譜系列和四極桿質譜系列產品，系統解析兩種技術的原理、差異及應用，為工業檢測提供參考。

1技術核心：同源質譜，不同使命

氣體電離 → 按質荷比（m/z）分離 → 離子檢測 → 信號分析

但兩者的設計目標不同，因此形成不同的應用價值。

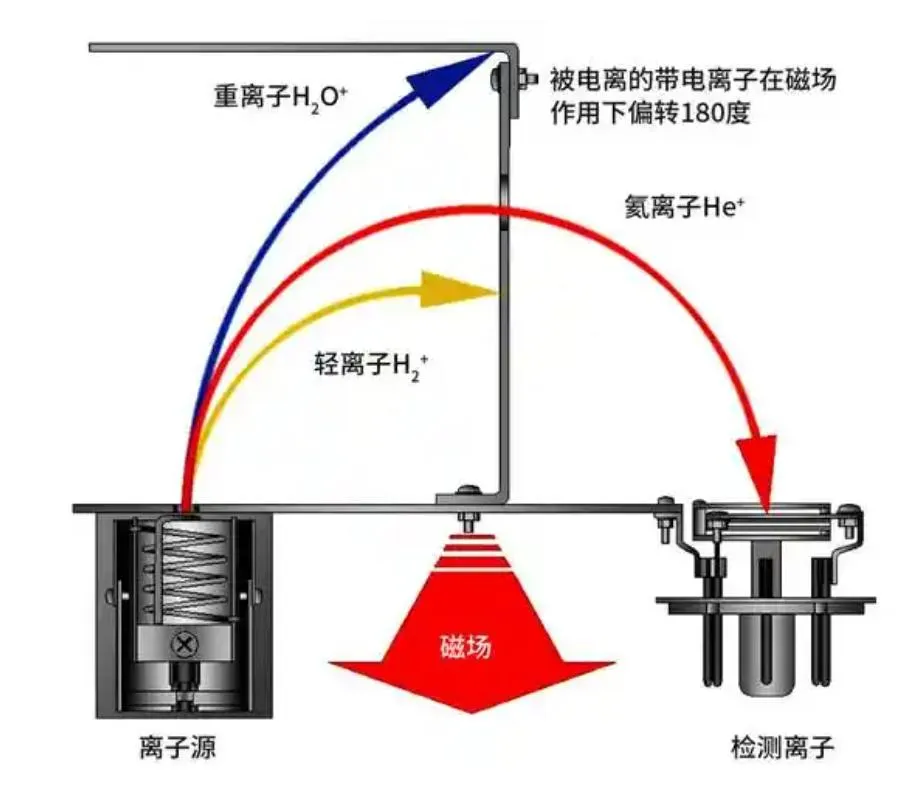

氦質譜原理

離子源將氣體中的物質電離為正離子，在離子源加速電壓的推動下進入磁偏轉質量分析器。在固定的磁場強度下不同質量的氣體離子對應的偏轉半徑不一樣，氦離子質量合適可以通過磁場中間的擋板夾縫打入法拉第杯而被檢測到，其他較輕或較重的離子則無法通過夾縫被檢測。

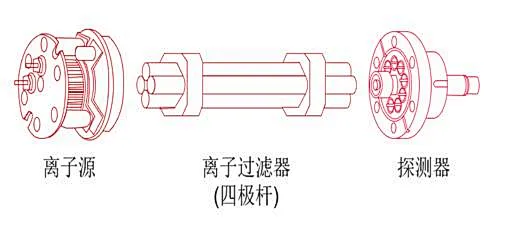

四極桿質譜原理

離子源將氣體中的物質電離為正離子，在離子源加速電壓的推動下進入四極桿質量分析器。

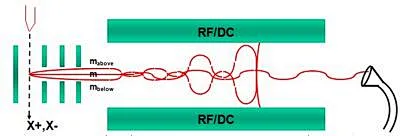

四極桿中兩對桿分別施加不同的交流和直流電壓形成四極場，通過控制電壓使得某一時刻只允許一種質量數的離子經過四極桿，最終進入檢測器被檢測。

檢測到的信號強度，就對應這種離子的多少，進而推算出含有這種離子的物質的多少。

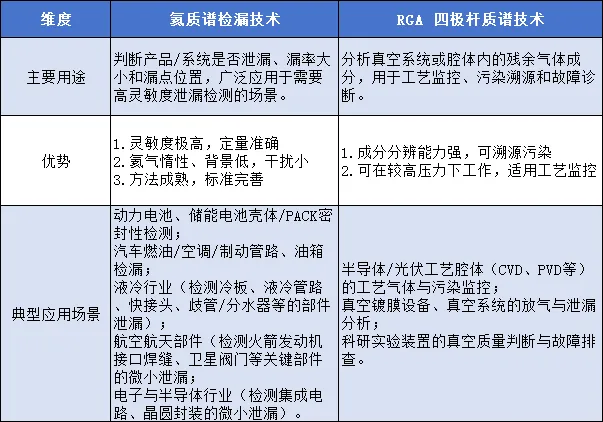

2 一張表讀懂氦質譜與RGA技術區別

3 實戰應用：賦能多行業精準檢測

海瑞思氦質譜系列和RGA系列，是微漏檢測及氣體分析的代表性解決方案，可實現從診斷、定位、驗證到監控的全流程閉環，可精準匹配半導體、航空航天、電力系統、液冷等領域應用。

應用一

精密檢漏：保障產品安全與性能的基石

在半導體、液冷、核電、航空航天、汽車、醫療等高端精密制造領域，壓鑄件、腔體、閥門及管路等部件的微小泄漏都可能影響設備性能與運行安全。

HM-400/410氦質譜檢漏儀，由海瑞思自主研發，技術先進，性能穩定，安裝維護方便，可實現高靈敏度、高重復性的密封性檢測與漏點定位。

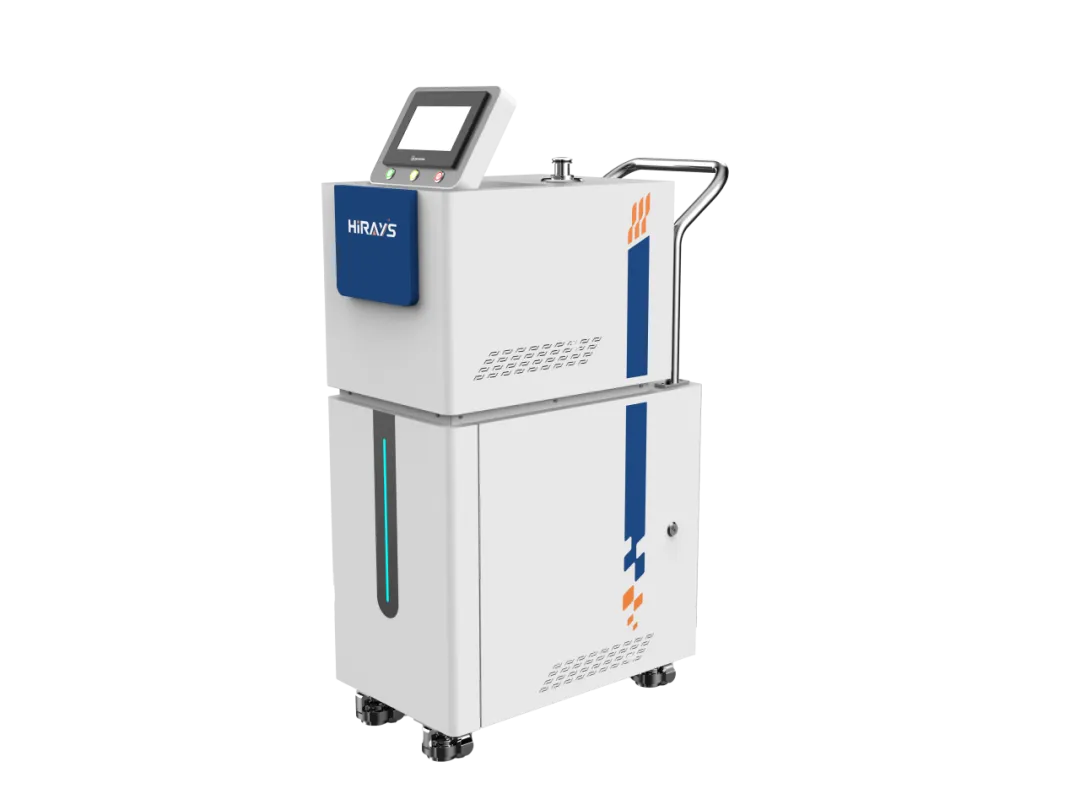

? HM-400氦質譜檢漏儀

核心優勢

性能優越：靈敏度高、響應快，支持7*24小時長時間在線測試，具備多種檢漏模式，應用范圍廣，適配復雜工況。

智能高效：優化設計的質譜系統和智能算法確保在所有量程快速響應。

方案全面：提供從方案設計、設備集成到現場調試的一站式服務，支持非標定制，簡便易用。

提質增效：可顯著提升檢測精度與穩定性，幫助企業降低質量風險與綜合成本。

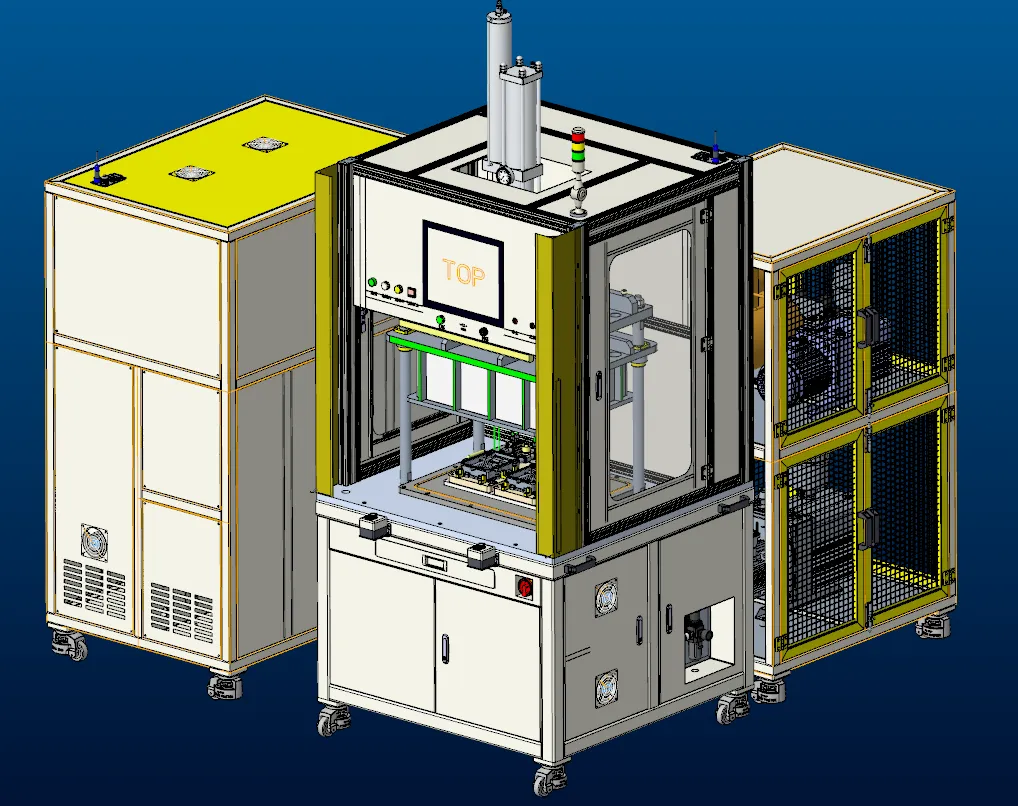

?壓鑄機氦檢方案（真空箱法）

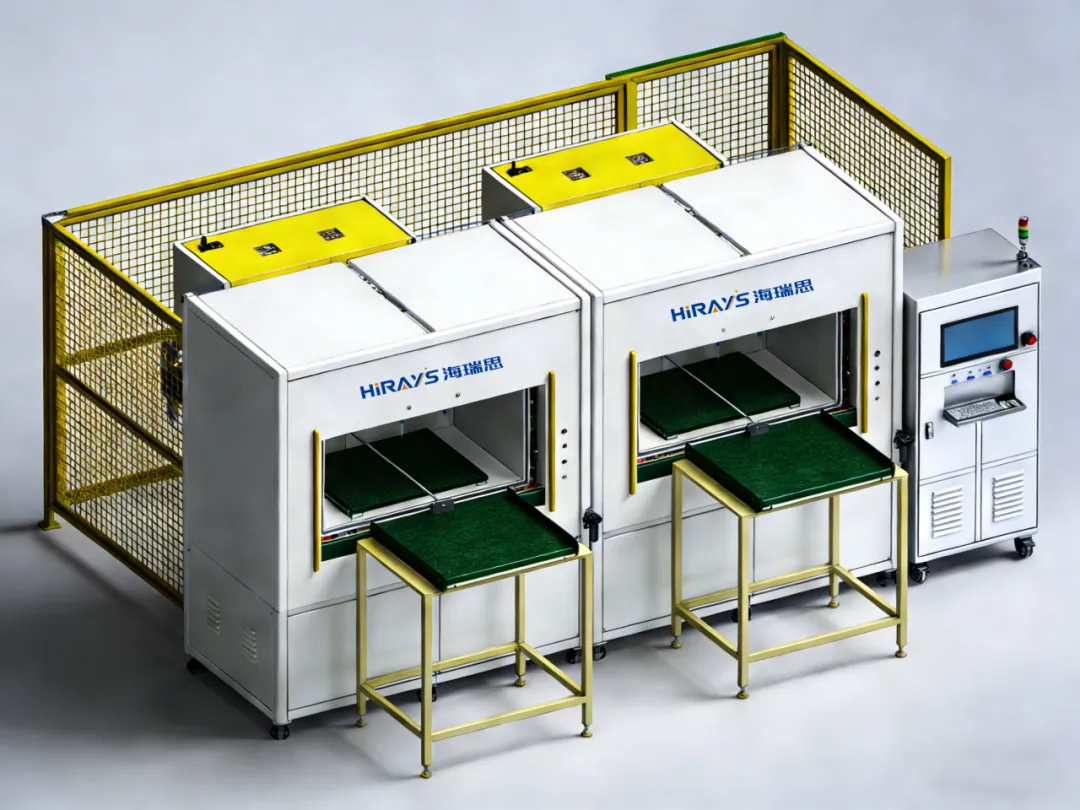

?液冷組件氦檢系統

應用二

殘余氣體分析：工藝優化與失效診斷的關鍵

在半導體真空鍍膜、晶圓制造等工藝中，殘余氣體會直接影響薄膜的厚度、均勻性和缺陷率。

通過海瑞思完全自研的HM-100 / HM-130 / HM-150 殘余氣體分析儀，可實時監測腔體內的 H?O、H?、N?、O?、Ar 等關鍵氣體成分及其分壓變化，為工藝優化和異常診斷提供數據支撐。

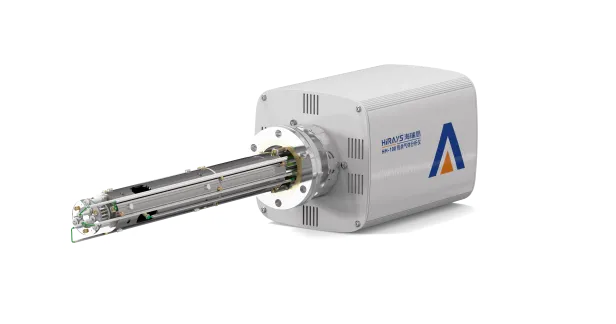

?HM-100殘余氣體分析儀

核心優勢

極致靈敏：最小可檢分壓達3*10-14Torr，有效確保真空系統的潔凈度。

自主可控：核心部件100%自研，性能媲美進口，交貨周期更短。

高效維護：離子源、電子倍增器等關鍵耗材更換便捷，有效降低停機與維護成本。

定制開發：軟件功能可按需定制，無縫對接MES等生產系統，幫助客戶提升產品良率與一致性。

結語

從精準檢漏到系統健康管理

在工業制造向高端化、精密化升級的趨勢下，單純的定性檢漏已無法滿足需求，“定量檢漏+系統診斷”的雙重能力，為企業提供從“被動檢漏”到“主動管控”的升級路徑。

未來，隨著智能制造的深入發展，氦質譜與RGA系統將成為高端制造領域密封檢測和氣體分析的標配，而海瑞思也將持續以技術創新，為各行業提供更精準、高效的檢測解決方案。
